新聞來源：原創文章出自濟南精量電子科技　　發布時間：2021-1-5 14:39:29　　點擊量：2432

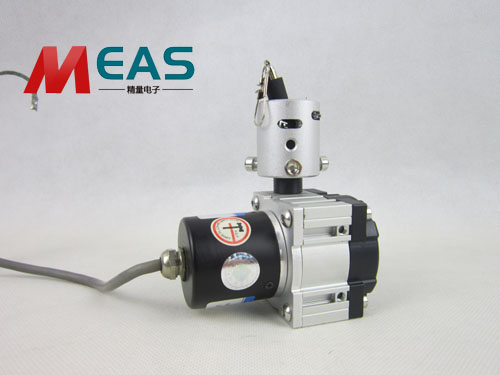

            拉線位移編碼器是如何來接線的，我們先要看選用的位移編碼器是什么信號輸出的，該產品的信號輸出方式有很多種，我們來以增量型拉線編碼器為例；它的信號輸出有：正弦波信號、推挽信號、方波信號、集電極開路等等，所以在接線時應先落實好該產品的信號輸出模式，不然接錯信號線會造成信號輸出不準確，嚴重情況會燒毀拉線編碼器的嚴重后果。

            精量電子科技在出廠時都會在產品的表面粘帖接線定義，應嚴格按照廠家的接線定義完成連接，差分驅動信號數據傳輸線共有9條線（包括屏蔽線在內），Vcc和0v分別為電源正及電源負，輸入電源是千萬不能接錯的，一旦輸入的電源接入信號線會損壞編碼器，其余如A、B\A-\B-\Z\Z-分別為信號線，根據自己的需要相接，如果只用于正反向計數，可連接AB就可以了，如需更多如帶修正的位置測量，應鏈接A-\B-;所以，拉線位移編碼器接線方法是很簡單的，只要看明白接線定義或PLC控制方面相對應，是不會出現錯誤的。
